由于電磁流量計速傳感器工作磁場強度和兩電極的距離在制造時已經確定，同時，被測管道的截面積也得出，所以，電磁流量計傳感器的輸出電動勢大小即可代表流量大小。

電磁流量計安裝規范

傳感器結構與安裝

傳感器結構

主要由測量頭(或測量管)、勵磁系統、插入桿、接線盒、安裝底座、密封定位機構等組成。測量頭(或測量管)：測量頭(測量管)處于管道被測流流速質點處，用來檢測該點的流速。測量頭(或測量管)由絕緣材料制成的端頭或者導管，在其上裝有一對電極。除電極的端頭或測量管內壁外，其它部分與被測流體絕緣狀態。

勵磁系統：勵磁系統的作用是產生一個工作磁場。它由勵磁線圈和鐵芯所組成。它被絕緣密封到插入桿內。

插入桿：由不銹鋼材料制成。測量頭東測量管固定在插入桿內。勵磁引線和電極引線通過插入桿與被測介質密封并連接到接線盒中。插入桿上焊有方向指示桿，用以在安裝時保證工作磁場、流速和電極連線三者互相垂直，符合法拉第電磁感應定律的要求。

接線盒：接線盒位于傳感器上部。接線盒內接線端子起傳感器和轉換器相互連接作用。

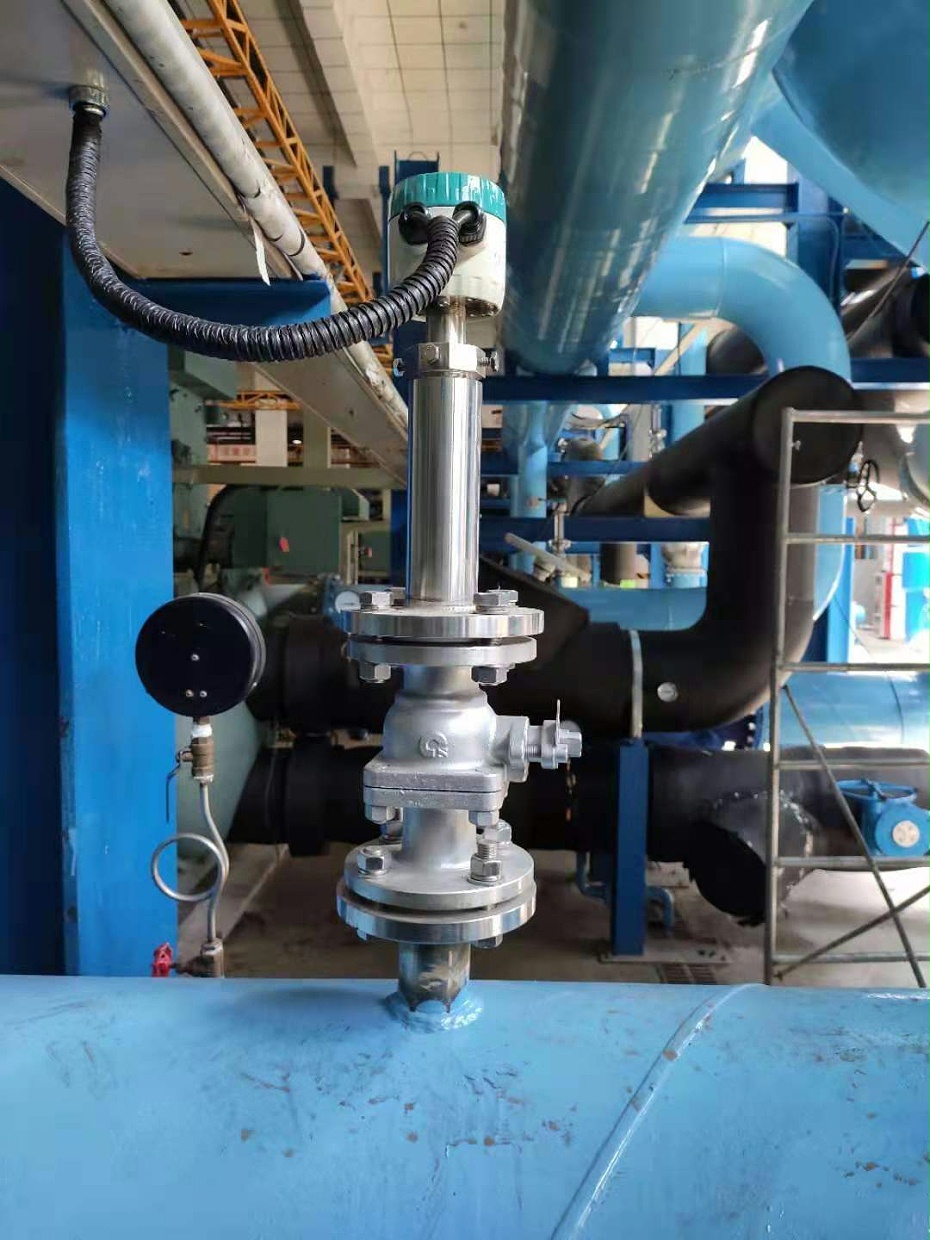

安裝底座：安裝底座是焊接在被測管道上，用來與安裝球閥連接、電磁流量計計傳感器的部分。

密封機構：由不銹鋼材料制成的壓緊螺紋座、壓緊螺母、橡膠墊圈和定位螺釘?shù)冉M成。用以密封插入電磁傳感器，使之能夠承受一定的工作壓力。

傳感器安裝

安裝環境的選擇

①應盡量遠離具有強電磁場的設備，如大電機、大變壓器等。

②安裝場所不應有強烈的震動，管道固定牢靠。環境溫度應變化不大。

③安裝環境應便于安裝和維護。

安裝位置的選擇

①安裝位置必須保證管道內始終充滿被測流體。

②選擇流體流動脈沖小的地方。即應遠離泵和閥門、彎頭等局部阻力件。

③測量雙相(固、液或氣、液)流體時，應選擇不易引起相分離的地方。

④應避免測量部位出現負壓。

⑤被側管道直徑或周長容易測量，并且橢圓度應較小。

直管段長度

傳感器安裝管道上游側直管段長度應大于或等于10D，下游側應不小于 5D。D 為被測管道通徑。

流量控制閥門和調節閥門

流量控制閥門應安裝在傳感器上游側的被測管道上，流量調節閥門應安裝在傳感器下游側。測量時，通常流量控制閥門應處于全開狀態。

安裝底座的焊接

焊接的技術要求如下：

①安裝底座 63 管子的軸線與被測管道的軸線相互垂直。其夾角為

②采用不銹鋼焊條平焊。焊后保證法蘭端面與管軸線平行，焊縫牢固，能承受 1.6Mpa 壓力無滲漏現象。

③被測管道開孔尺寸與安裝底座的通孔外徑一致。

電磁流量計安裝

安裝前傳感器的檢查

a 安裝前用酒精棉球或清潔的細紗布輕輕地，仔細地擦除傳感器測量頭部?jī)蓸O表面的油脂、灰塵等贓污物質。但不得用堅硬的東西損傷電極表面和絕緣材料。

b 安裝前用萬用電表檢查傳感器，符合以下技術指標：

①勵磁線圈阻值檢查：用萬用電表測接線盒內“X、Y”端子之間的電阻值約為 40 左右。如所測阻值為無窮大，則線圈斷路;如阻值為零，則線圈短路。

②電極對端子之間電阻：接線盒內端子“A、B”分別對測量頭或測量管內的兩電極一個為零。若一個為無窮大或全為無窮大，均是有故障。

③絕緣電阻檢查：勵磁線圈、信號端子與插入桿之間電阻為無窮大。端子 C 對插入桿電阻為零。用萬用電表測量接線端子“A、B”對“C”和“X、Y”對“C”之間電阻為無窮大，端子對“C”對插入桿之間的電阻為零。端子“A、B”對端子“X”和“Y”之間電阻為無窮大。

如出現測量與上述不一致時，請與本廠聯系。

電磁流量計接地

電磁流量計傳感器產生的流量信號非常微弱，通常為微伏或毫伏級。因此，防止外界電干擾的影響是用好流量計的一個重要因素。接地是解決電干擾影響的一個很有效的措施。

電磁流量計傳感器接地要求主要是被測介質接地。傳感器和轉換器的接地端(端子“C”和流量信號電纜的金屬屏蔽網相連接，并通過插人桿與被測介質連接。當被測管道是非金屬管道時，為了保證良好的接地，可將傳感器接地端子直接與大地加一接地線。要求接地用電阻應小于 10Ω。

規范準備工作

①安裝接線后，正式使用前應再次檢查安裝、接線是否正確。

②將傳感器上游流量控制閥門打開，再打開下游流量調節閥門，使流體排放數分鐘后，讓含在流體 中的氣體隨之排放。關閉下游流量調節閥門和上游流量控制閥門，讓管道內充滿流體，但不流動。

③用萬用電表檢查傳感器以下技術指標：

A 勵磁端子“X”、“Y”與接地端子“C”之間電阻為無窮大。

B 接地端子“C”與插入桿之間的電阻為零。

C 萬用電表定在 x1KΩ檔，用黑試筆指端子“C”，紅筆分別指端子“A”、“B”，電阻值均為 10~30KΩ，并且有充放電現象。

④檢查所提供的電源電壓和頻率應符合轉換器安裝使用說明書的規定，接通轉換器電源。

⑤用萬用電表直流電壓 2.5V 或 10V 檔測量傳感器接線端子“X”和“Y”之間的電壓，萬用電表指針有的 1 秒數次的低頻擺動現象。說明傳感器勵磁系統工作正常。

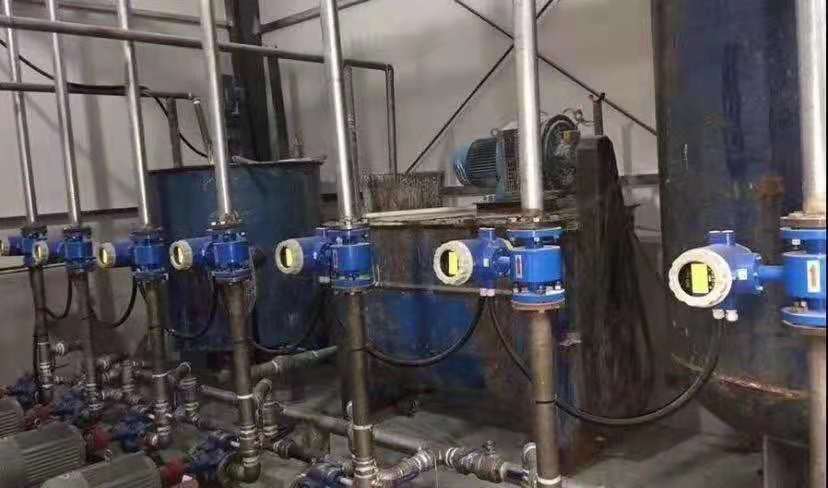

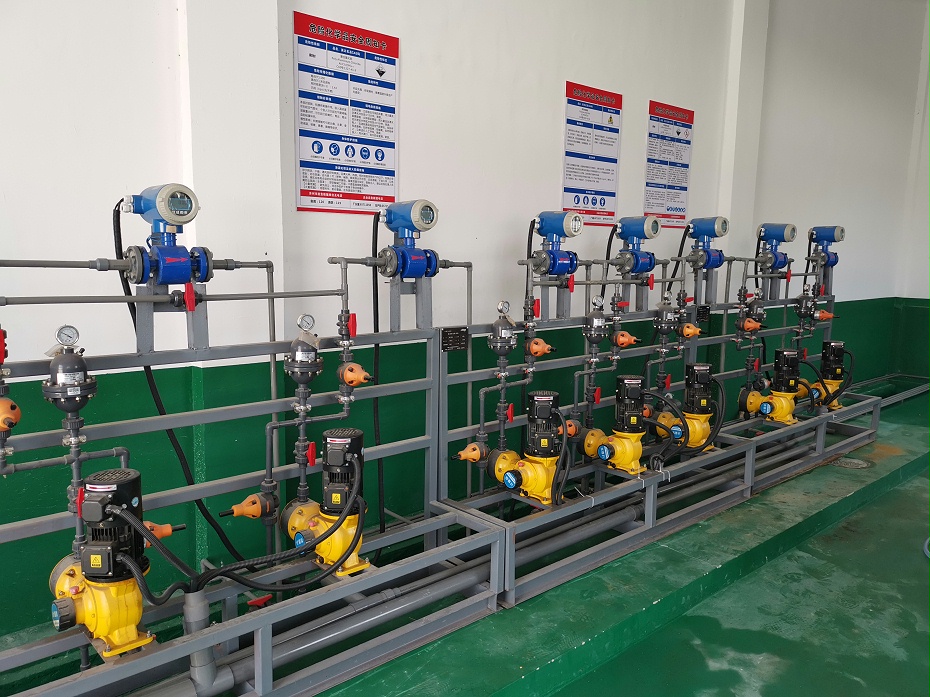

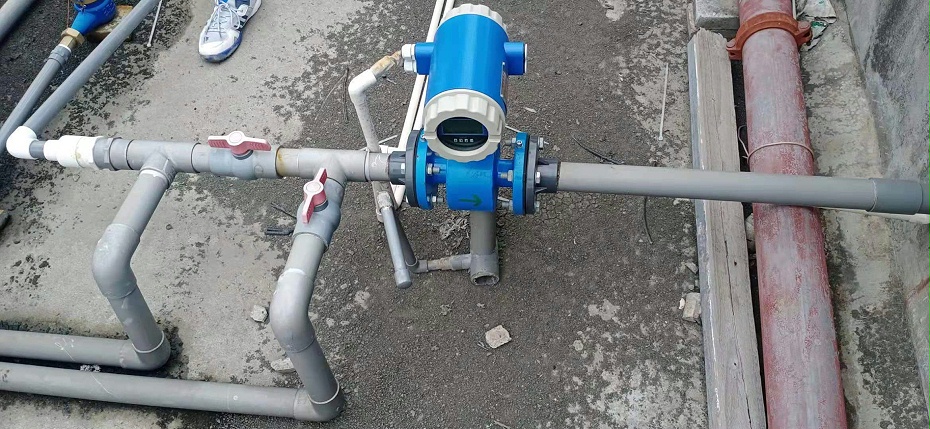

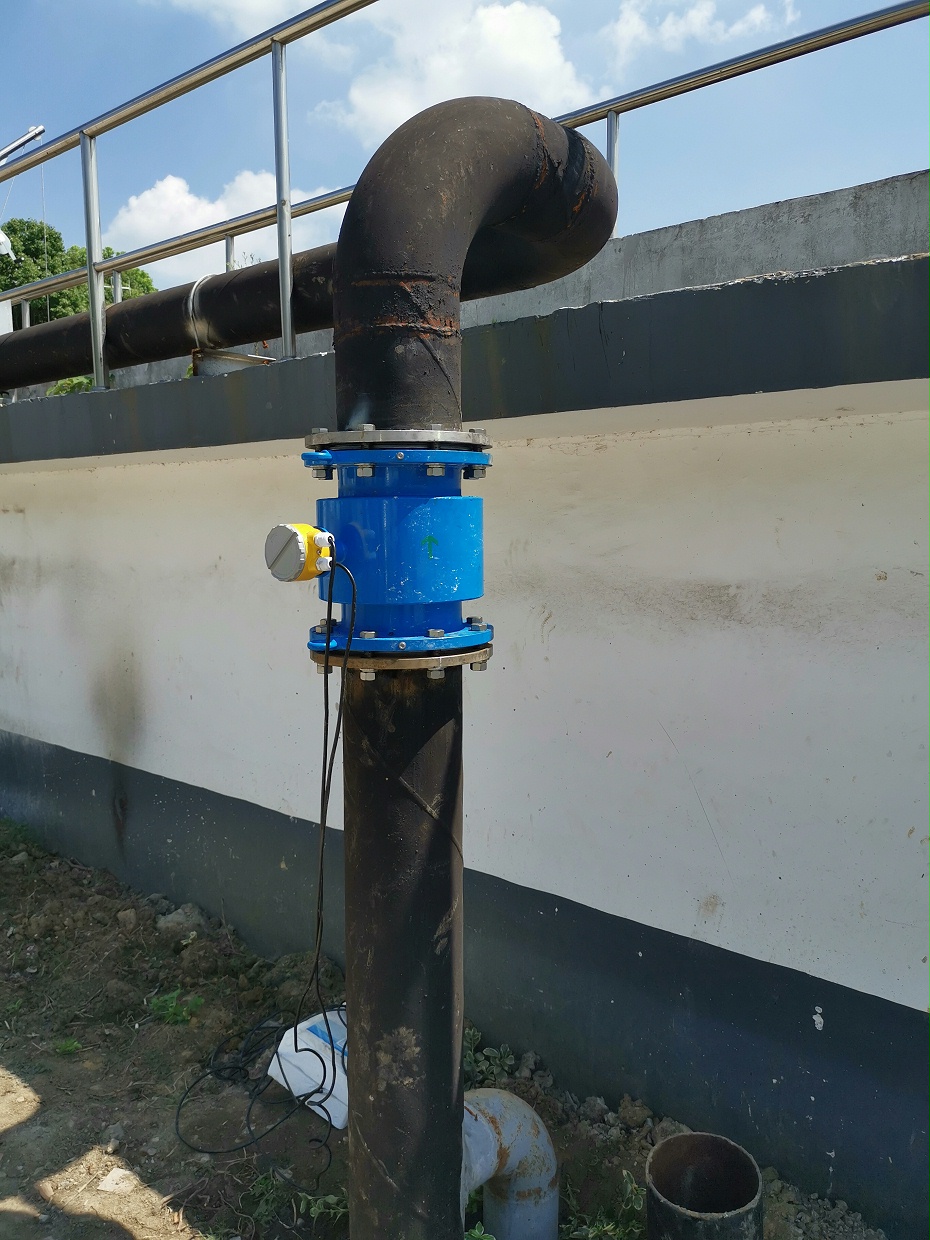

場景應用
