溫壓補償一體渦街流量計介紹

作者：貝特工程師編輯：貝特小編來源：貝特智能儀表發布日期： 2020.04.27

信息摘要：

關于溫壓補償一體渦街流量計是以全新的設計理念把溫度、壓力、流量信號集于一體。通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，…

關于溫壓補償一體渦街流量計是以全新的設計理念把溫度、壓力、流量信號集于一體。通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能，因為采用了智能一體的設計理念，所以LUGB渦街流量計溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。下面我們來一起了解一下吧。

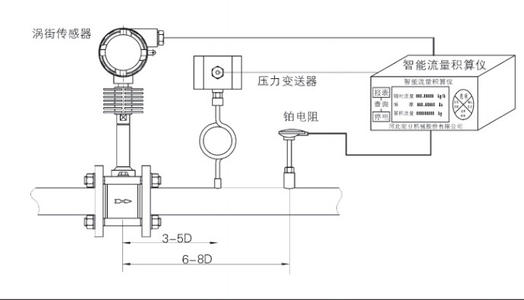

一體化渦街流量計

一體渦街流量計介紹

功能特點

1.體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。

2.智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。

3.新的數字濾波和修正功能使流量測量更加準確可靠。

4.池供電型無需外接電源既可連續工作兩年以上。

5.新點陣漢字液晶顯示，使用操作更方便。

技術參數

公稱通徑	15、20、25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公稱壓力(MPa)	DN15-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨)
介質溫度(℃)	壓電式：-40～150，-40～260，-40～330;電容式： -40～400(協議訂貨)
本體材料	1Cr18Ni9Ti，(其它材料協議供貨)
允許振動加速度	壓電式:0.2g 電容式:1.0～2.0g
精度	±1%R，±1.5%R;插入式：±2.5%R，
范圍度	1：6～1：25
供電電壓	傳感器：DC +12V，DC +24V;變送器：DC +12V ，DC +24V;電池供電型：3.6V電池
輸出信號	脈沖：高電平≥5V，低電平≤1V;電流：4～20mA
壓力損失系數	符合JB/T9249標準　Cd≤2.4
防爆標志	本安型：Ex iaⅡ CT2-T4隔爆型：ExdⅡCT2-T5
防護等級	普通型IP65 潛水型 IP68
環境條件	溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa
適用介質	氣體、液體、蒸汽
傳輸距離	三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA) ≤1500m;負載電阻≤500Ω; RS485/HART≤1200m.

上文我詳細的給大家介紹了關于溫壓補償一體渦街流量計的功能特點和技術參數，相信大家對一體渦街流量計都有了一定的了解，如果您還有其他的疑問歡迎致電咨詢。

本文由貝特智能儀表原創，如需轉載請附帶本文標題和鏈接，標題：溫壓補償一體渦街流量計介紹鏈接：http://www.rneki.cn/articles/wybcyt.html
